การทดลอง Arduino Lesson 3 LED

     เริ่มแรกขอมาที่ Lesson 3 LED เลยนะครับ (Lesson 0-2 เป็นการ Install และ Blink ที่เคยทดลองไปก่อนหน้านี้ครับ เลยขอข้าม)

     ใน Lesson 3 LED นี้จะต้องมีอุปกรณ์ที่ทดลองตามรายการดังนี้
          1. Arduino Uno R3 x 1
          2. LED 5mm (red)  x 1
          3. Resistor 220 ohm x 1
          4. Resistor 1 k ohm x 1
          5. Resistor 10 k ohm x 1
          6. M-M wires (Male to Male jumper wires) x 2
          7. Breadboard x 1

Breadboard
    เป็นบอร์ดสำหรับทดลองต่อวงจร มีหน้าตาตารูปด้านล่าง หากเปิดด้านใน จะเห็นว่าแต่ละแถวมีการเชื่อมต่อถึงกันอย่างไร รายละเอียดเพิ่มเติม คลิ๊กที่นี่

LED
     เป็นสารกึ่งตัวนำที่สามารถเปล่งแสงได้ เมื่อมีการจ่ายไฟ DC ให้กับตัวมัน โดยมีลักษณะดังรูป รายละเอียดเพิ่มเติม คลิ๊กที่นี่

      เนื่องจาก LAB นี้ ในส่วนของต้นฉบับแค่มีการต่อไปเข้าไปที่ LED กับ Resister เท่านั้น จึงยังไม่ได้มีการเขียนโปรแกรมใส่ Arduino แต่อย่างใดเป็นเพียงการทำความเข้าใจในการทดสอบต่อวงจรเท่านั้น ดังรูป

     เมื่อทำการต่อเสร็จเรียบร้อยแล้ว LED จะติดไฟตามอปกติโดยความสว่างของหลอด LED จะไม่เท่ากัน หากต่อกับ Resister ตัวที่มีค่าคว่มต้านทานต่ำ ไฟจะสว่าง ความต้านทานสูง ไฟจะหรี่ ตามรูปครับ

     ต่อกับ Resister 220 ohm

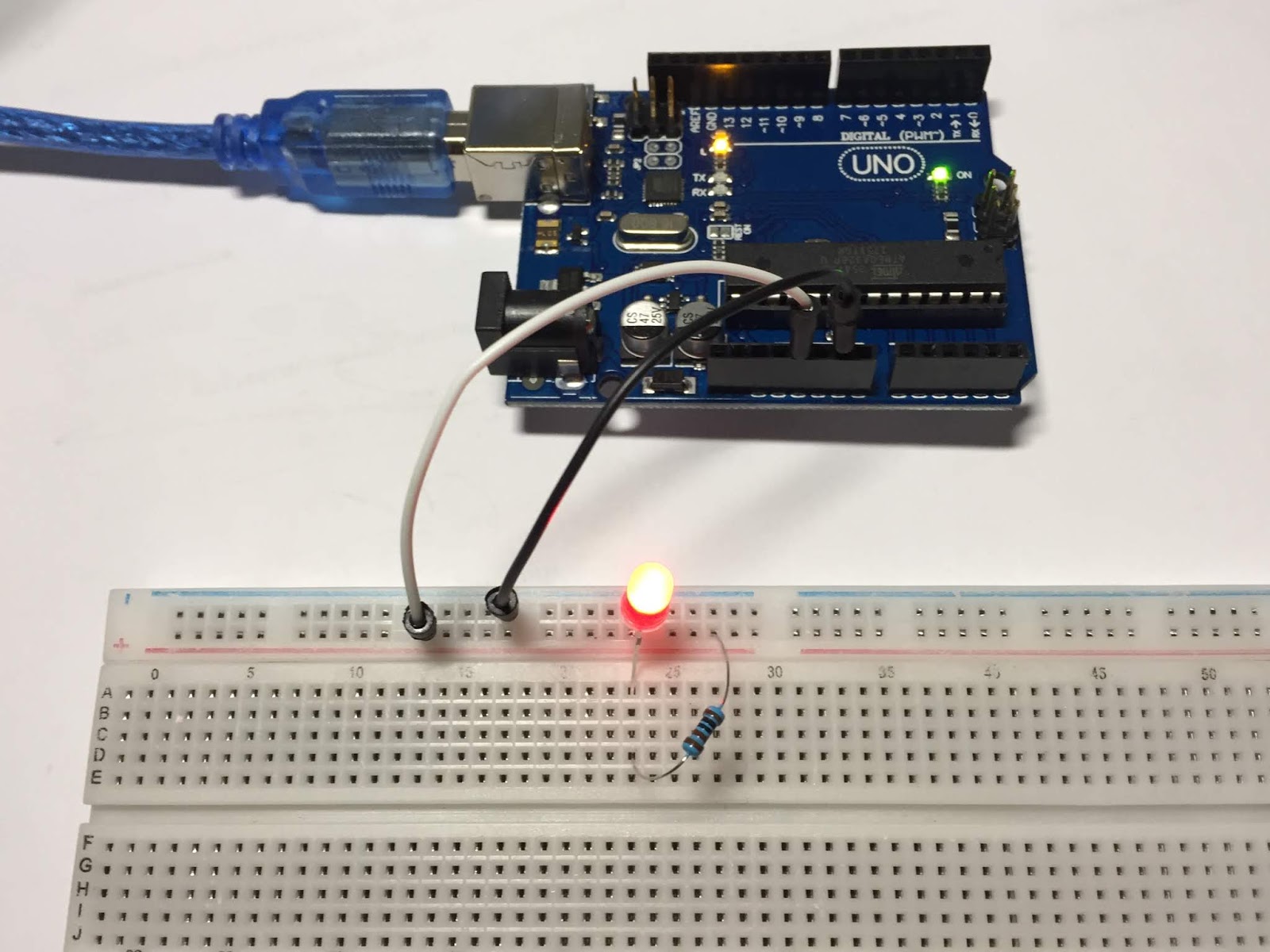

ต่อกับ Resister 1 k ohm

ต่อกับ Resister 10 k ohm
